ANELLO REGOLATORE DELL’ALTEZZA DEL BRACCIO OSCILLANTE.
La regolazione dell’altezza del braccio oscillante è basata sull’altezza della vostra puntina.

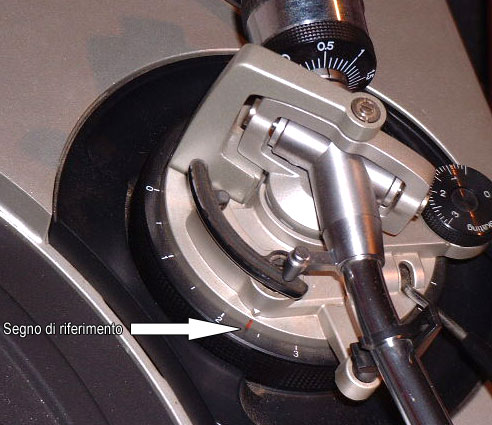

La scala disegnata sopra l’anello regolatore a un incremento di 0,5 mm, il vostro punto

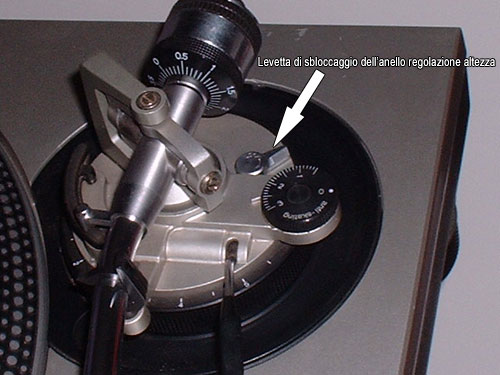

di riferimento sarà il segno rosso. Prima di agire sulla regolazione ricordatevi
di sbloccare l’anello agendo sulla levetta raffigurata. Riportiamo la tabella per la regolazione
dell’altezza del braccio:
|
Altezza puntina |
Regolazione |
| 15 |
0
|
| 16 |
1
|
| 17 |
2
|
| 18 |
3
|
| 19 |
4
|
| 20 |
5
|
| 21 | 6 |
Supponiamo che l’altezza della vostra puntina sia 17.5
dovrete regolare l’altezza tra i 2 e 3 mm
Ricordatevi alla fine della regolazione di bloccare tutto tramite la levetta apposita.

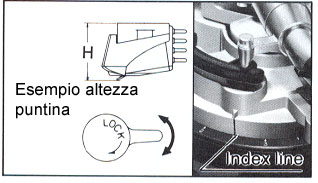

Per eseguire la misurazione della puntina fate attenzione allo stilo della puntina aiutatevi con un calibro.
