Abbiamo raffigurato in questa pagina i principali simboli che raffigurano le principali unità di misura,
Grandezze elettriche
Ampere
Ampere: (simbolo A): l’unità di misura dell’intensità della corrente elettrica. L’ampere sta per quanta corrente scorre in un conduttore, che può essere un filo elettrico o una resistenza.
Prende il nome dal fisico francese André-Marie Ampère, uno dei più grandi studiosi dell’elettromagnetismo.
Curiosità: ampere si scrive sempre con la lettera minuscola, tranne quando lo impone la grammatica.
Il sottomultiplo è il milliampere rapporto 1 a 1000
1 ampere equivale a 1000 ma
1 milliampere equivale a 0,001 ampere
Impedenza
Impedenza: è indicata con la lettera Z , è il corrispettivo della resistenza nel caso di segnali alternati, si misura come la resistenza, in Ohm.

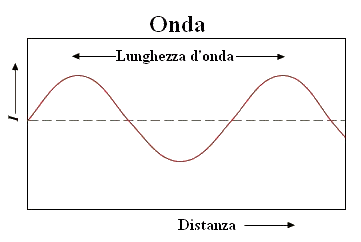

Lunghezza d’onda
Lunghezza d’onda: lunghezza (in metri) di un ciclo di onda, sono la distanza tra le due creste massime o minime di un’onda elettromagnetica, e viene comunemente indicata dalla lettera greca λ (lambda).
Ohm
Ohm (simbolo Ω ): unità di misura della resistenza elettrica. Il suo nome deriva da quello del fisico tedesco Georg Simon Ohm scopritore dell’omonima legge di Ohm.
Multipli: K (1000 ), M (1000000 ) es: 1000Ω = 1KΩ = 0,001 MΩ
Maggiori info sulla legge di Ohn
Volt
Volt (simbolo V): unità di misura della tensione elettrica o differenza di potenziale.
Sottomultiplo: mV (1/1000 V)
Presa domestica di casa tensione elettrica 220V
Identificazione della tensione elettrica
- BT (bassa tensione) tensioni fino a 1.000 V;
- MT (media tensione) tensioni da 1.000 V fino a 35.000 V;
- AT (alta tensione) tensioni da 35.000 V fino a 150.000 V;
- AAT (altissima tensione) tensione superiore a 150.00 V.
Maggiori info sulla tensione elettrica
Watt
Il modo corretto di scrivere watt è con la lettera iniziale minuscola. Invece è da ritenersi errato scrivere o dire watts al plurale (in quanto questa è una regola grammaticale anglofona), rimanendo invece la parola invariata. Il watt, non va confuso con il wattora e con i relativi multipli che sono una misura di energia (potenza × tempo). Quest’ultima corrisponde all’energia prodotta da una potenza di un watt per un’ora, quindi 3 600 joule
watt (simbolo w): unità di misura della potenza.
Multipli e sottomultipli del watt
- picowatt (pW) = 1×10−12 W = 0,000000000001 W
- nanowatt (nW) = 1×10−9 W = 0,000000001 W
- microwatt (µW) = 1×10−6 W = 0,000001 W
- milliwatt (mW) = 1×10−3 W = 0,001 W
- chilowatt (kW) = 1×103 W = 1000 W
- megawatt (MW) = 1×106 W = 1000000 W
- gigawatt (GW) = 1×109 W = 1000000000 W
- terawatt (TW) = 1×1012 W = 1000000000000 W
